Дренажные насосы Гном 40-25 - переносные моноблочные погружного типа без рубашки охлаждения центробежные насосы, основное назначение которых откачивание загрязненных, со взвешенными веществами, растворов и вод с параметрами, представленными ниже. Отсюда и другое название - "грязевой насос".
В состав электронасоса входят дренажный одноступенчатый насос Гном 40-25 и герметизированный встроенный электродвигатель. Тип используемого в электронасосе электродвигателя - трехфазный асинхронный двигатель.
Во всех модификациях данных насосов дренажных, входящие в их комплект асинхронные электродвигатели имеют сухую обмотку.
В таблице №1 представлены показатели загрязненных вод, которые перекачивают дренажные насосы Гном 40-25.
| Показатели откачиваемых вод | Параметры |
| температура откачиваемых вод, насос в обычном исполнении, в °С, не выше | 35 |
| температура откачиваемых вод в исполнении насоса Тр, в °С, не выше | 60 |
| плотность вод, в кг/м³, не более | 1100 |
| концентрация по массе твердых механических включений, в %, не более | 10 |
| твердые частицы плотностью, в кг/м³, не более | 2500 |
| размер твердых частиц, в мм, maximum | 5 |
Конструктивное устройство
Насос с центробежным колесом закрытого типа, изготовленным из высокопрочного чугуна.
Насос дренажный Гном 40-25 состоит из рабочего колеса, закрепленного гайкой на валу электродвигателя, корпуса насоса, корпуса уплотнения, кольца.
Уплотнение вала насоса - торцово-манжетное в масляной камере.
Дренажные насосы Гном 40-25 оснащены нижним фланцевым изливом с внутренним диаметром равным 78 мм, и имеющим горизонтальное вбок направление.
Характеризуется центробежный насос легким доступом для очистки рабочего колеса.
Особенности эксплуатации насоса:

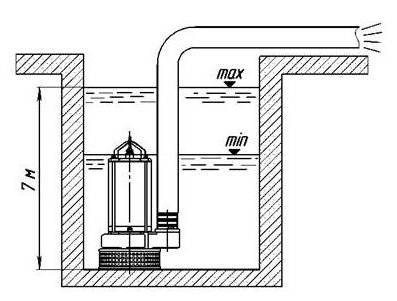

Для погружения насоса в перекачиваемую воду, необходимо использовать подъемное устройство.
При наличии на дне котлована, траншеи песка или ила, необходимо подготовить для установки насоса ровную подложку. Насос Гном 40-25 необходимо подвешивать таким образом, чтобы он располагался немного выше дна.
Максимальная производительность насоса достигается только при вертикальной его установке.
Включать грязевой насос Гном можно только после его погружения.
При появлении в процессе работы посторонних шумов дренажный насос необходимо отключить от сети, поднять его на поверхность и выяснить причину неисправности.
Насосы Гном 40-25 могут комплектоваться СУЗ (станцией управления и защиты) "Лоцман-2"», датчиком уровня 6у-6м.
Технические параметры
- подача, м³/час: 40;
- напор, м: 25;
- привод - асинхронный двигатель мощностью 5,5 квт (2900 об/мин);
- КПД: 50%;
- масса электронасоса (без шнура электропитания), кг: 59.
Производят дренажный насос Гном 40-25 в климатическом исполнении У (умеренный климат).
Нельзя эксплуатировать во взрыво и пожароопасных условиях.
